معرفی
HBSR-SSR-1 / IP یک سوئیچ سطح برای تشخیص مایع در سیستم های تبرید است. به طور معمول، آن را در گیرنده نصب شده است، اما آن نیز مناسب برای نصب در نقاط دیگر که مورد نیاز است می باشد. اصل اندازه گیری حسگر آن را برای این اهداف منحصر به فرد می سازد، از آنجا که خواص اصل اندازه گیری و همچنین ساخت و ساز خاص آن اجازه می دهد تا آن را به مقاومت در برابر فشار بالا و دماهای کم مبرد.
جزئیات فنی
- طراحی قابل اعتماد با خروجی حالت جامد الکترونیکی و عملکرد تماس با NO یا NC
- طراحی شده برای صنعت تبرید صنعتی - حداکثر فشار 100 بار
- نشانه LED روشن در تشخیص سطح
- طراحی تقسیم شده که امکان نصب و تشخیص را بدون تخلیه مخازن برای مبرد فراهم می کند. بخش الکترونیکی را می توان به سادگی با پیچیدن دو پیچ کوچک محکم کرد. نشانه LED روشن در تشخیص سطح
مشخصات فنی

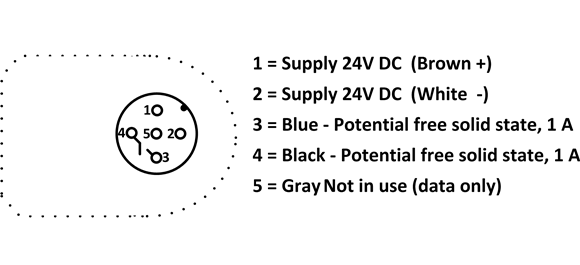

Connection diagram

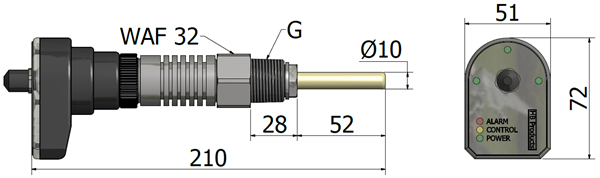

Drawing
| منبع انرژی | |
|---|---|
| ولتاژ | 24 V AC/DC + 10% |
| بیشترین مصرف جریان | Max 600 mA |
| اتصال پلاگین (اتصال با برق) | M12, 5 pins - DIN 0627 |
| خروجی | |
| خروجی مبدل | Solid state - 1A |
| تابع اتصال | NC or NO |
| شرایط محیطی | |
| دمای محیط | -60...+50°C |
| دمای مبرد | -60...+80°C |
| بیشترین فشار | 100 bar |
| درجهی حفاظت | IP68 |
| درجهی حفاظت | IEC 68-2-6 (4g) |
| مشخصات مکانیکی | |
| اتصال رشتهای | 3/4" NPT / BSPP |
| ماده – قطعات سیال | AISI 304 / PTFE |
| ماده – قطعات الکتریکی | Nylon 6 (PA) |
| ابعاد | 210 x 51 x 72 mm |
| وزن | 500 g |
| طراحی حوضچه | Front |
| تاییده | |
| ازمون | EN 61000 |

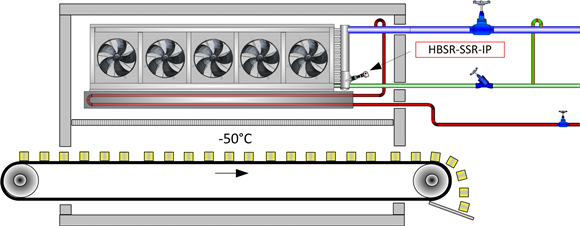

کاربرد
موارد سلب مسئولیت
| Output | Thread type | Ordering code |
|---|---|---|
| NC | 3/4" NPT | HBSR-SSR-1/IP-NC-2 |
| NO | 3/4" NPT | HBSR-SSR-1/IP-NO-2 |
| NC | 3/4" BSPP | HBSR-SSR-1/IP-NC-6 |
| NO | 3/4" BSPP | HBSR-SSR-1/IP-NO-6 |
